施工現場中如何將測力稱重傳感器與PLC連接起來

在項目施工現場中，遇到很多工程師人員不知道如何將測力稱重傳感器與PLC連接起來的，那么現在我們力準傳感就來為您分析一下如何安裝測力稱重傳感器與PLC相連接：

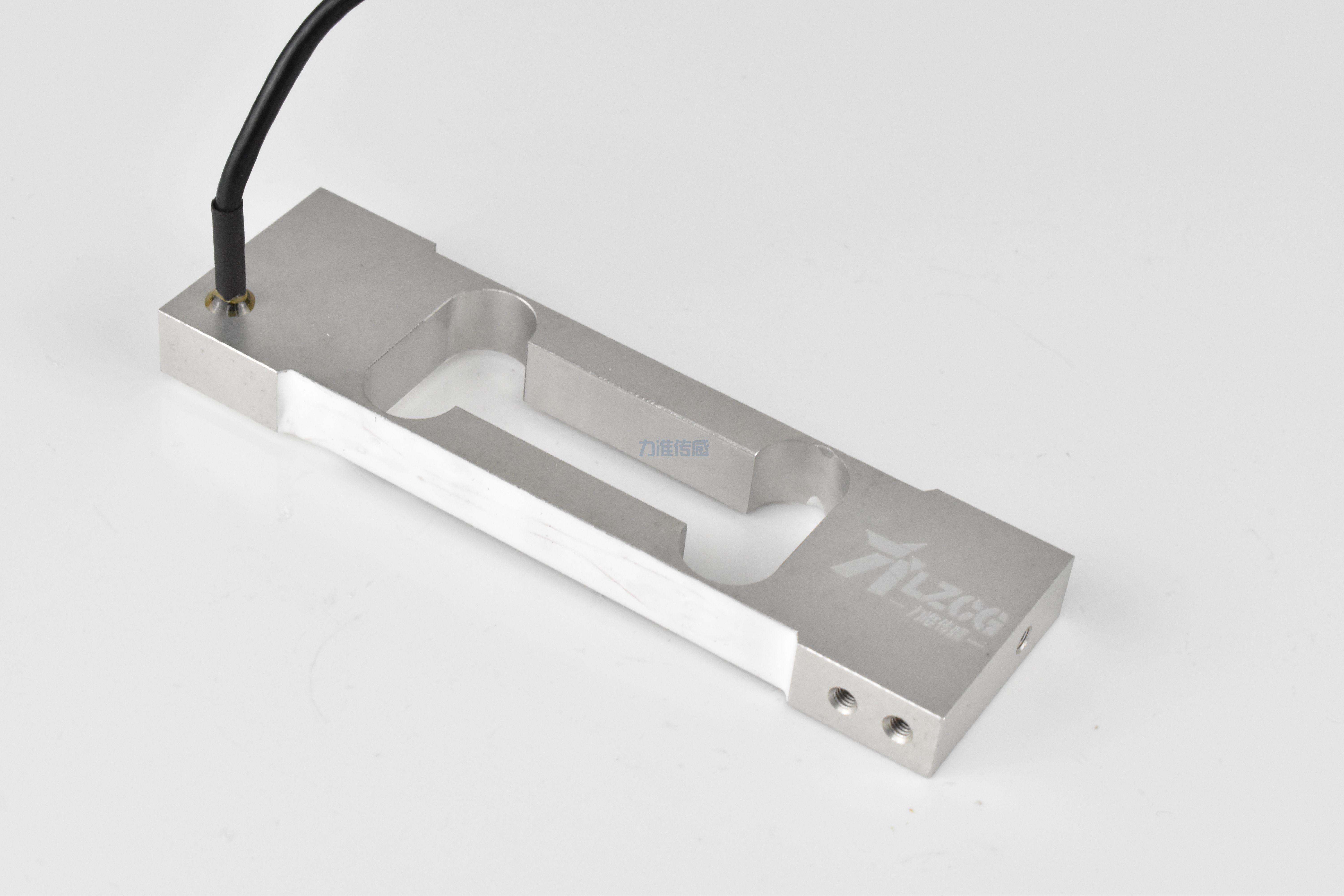

首先我們要知道稱重傳感器的測量采用應變原理是什么：其實就是應變片固定在彈性體上，通過擠壓或者碰撞使得彈性體變形，因此導致彈性體上的應變片也變形，這種由于應變片外部形狀的變化，其電阻值也會相應發生變化，壓縮左上角和右下角的應變片，縮短電阻膜，降低電阻值，應變片延伸到右上角和左下角，電阻膜變長，電阻值變大。一般來講每個稱重傳感器至少連接4個應變片，形成惠斯通電橋，當應變片電阻發生變化時，電橋不平衡，當激勵電壓不變時，輸出信號的大小與傳感器的應力成正比。

稱重傳感器的正常接線為:紅EXC+(激勵正)、黑EXC-(激勵負)、綠SIG+(信號正)、白SIG-(信號負)、黃SHD(屏蔽線)，即對應我們產品圖冊中的Ex + : 紅 Red;   Ex - : 黑 Black; Sig + : 綠 Green; Sig - : 白 White。

測力傳感器的正常原始輸出是模擬弱電信號，非常小，約0~2MV，當傳感器連接PLC的時候需要使用放大器或顯示器將傳感器弱電信號轉換為標準信號0~10V、4~20MA，或RS232、RS485等。

模擬量信號0~10V，4~20MA，精度差一點，寫檢測程序容易一點，RS232和RS485的數字信號精度略高，但寫檢測程序更麻煩一些。

接線應根據PLC可控信號接線和顯示儀器或變送器輸出的信號進行選擇，電壓信號0~10V是兩線系統，電流4~20MA也是兩線系統，RS485信號也是兩線系統，分別是A和B，RS232是D三線系統。

如果連接多個傳感器，可以配備一個接線盒，即多個稱重傳感器接線盒，接線盒與顯示器相連，顯示器輸出的信號與PLC相連，PLC與觸摸屏相連。
