拉壓測力機的主要特點和測量原理

拉壓測力機是一種常用的機械試驗設備，適用于橡膠、塑料、電線電纜、光纖光纜、安全帶、保險帶等金屬和非金屬材料的測試試驗。

在這里我們將為您講解一下拉壓測力機的主要特點和測量原理：

拉壓測力機的主要特點是利用光電編碼器進行位移測量，一般來講，拉壓測力機的控制器事是采用嵌入式單片微機結構，內置功能強大的測量控制軟件，是集測量、控制、計算、存儲功能于一體的全功能設備。其具有自動計算應力、延伸率（需要額外的引伸計）、抗拉強度、彈性模量功能、自動統計結果、自動記錄最大點等功能。當然，這些需要配合使用計算機動態顯示試驗過程和試驗曲線，并進行數據處理。試驗結束后，可通過圖形處理模塊對曲線放大進行數據分析和編輯，并打印報告等。下面再來講一下拉壓測力機的測量原理：

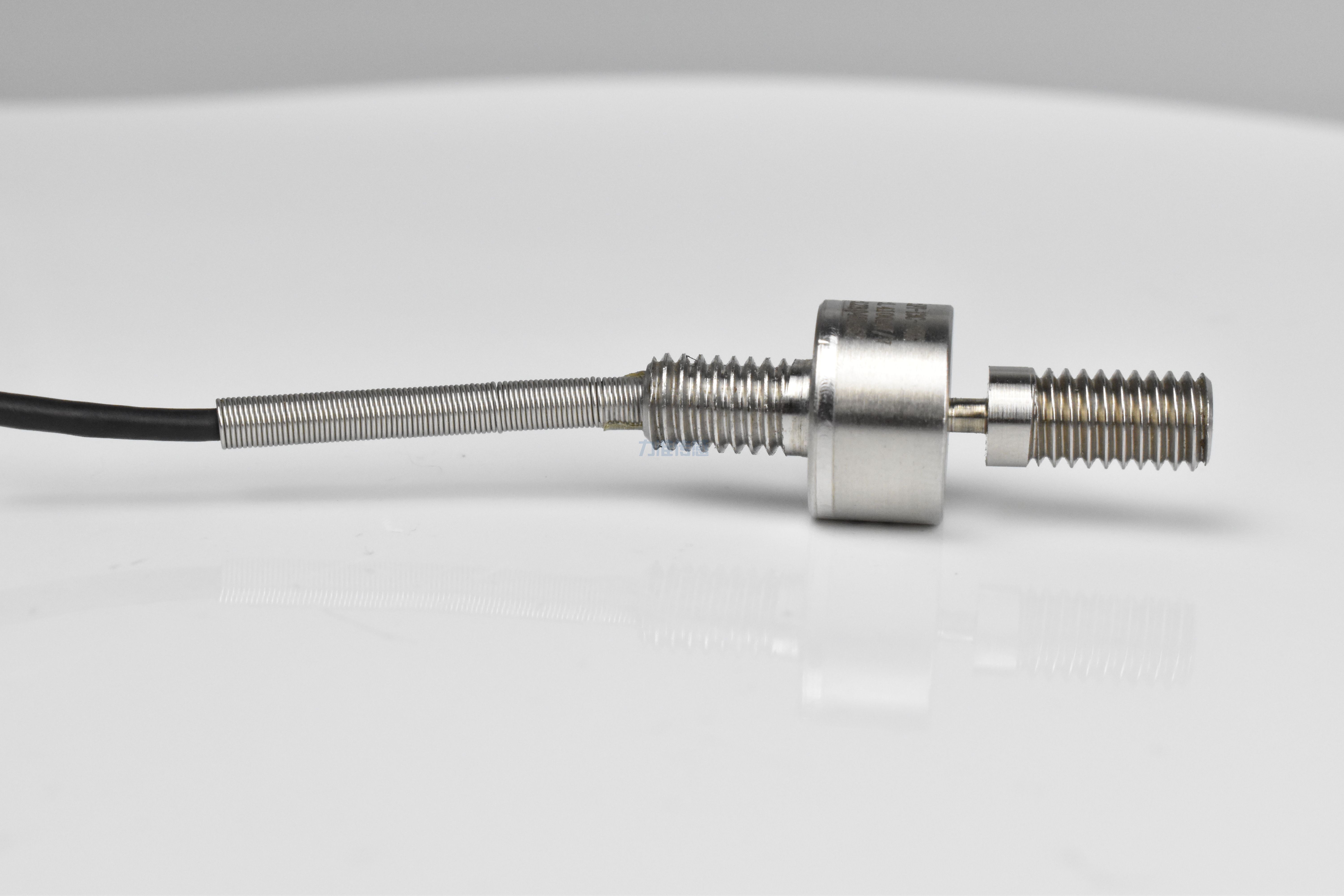

1。拉壓測力機力值的測量是通過測力傳感器、擴展器和數據處理系統來完成的。從數據力學的角度來看，在小變形的前提下，彈性元件的某一點的應變與彈性元件的力成正比，也與彈性變形成正比。以S型試驗機傳感器為例，當傳感器受到拉力P的影響時，由于彈性元件的外觀粘貼了應變片，因為彈性元件的應變與外力P的大小成正比，應變片可以連接到測量電路中，測量其輸出電壓，然后測量力的大小。

2.變形測量通過變形測量安裝來測量，用于測量樣品在實驗過程中的變形。安裝上有兩個夾頭，通過一系列傳記念頭結構連接到安裝在測量安裝頂部的光電編碼器，當兩個夾頭之間的間隔發生變化時，驅動光電編碼器的軸扭轉。然后通過一系列傳記念頭結構和安裝在測量安裝頂部的光電編碼器進行輸出。當兩個夾頭之間的間隔發生變形時，可以驅動光電編碼器的軸扭轉。

3.橫梁位移的測量與變形測量大致相同，通過測量光電編碼器的輸出脈沖數來獲得橫梁位移。
